Model tramvaja 101
by borna sub 24 lis 2020 - 11:04

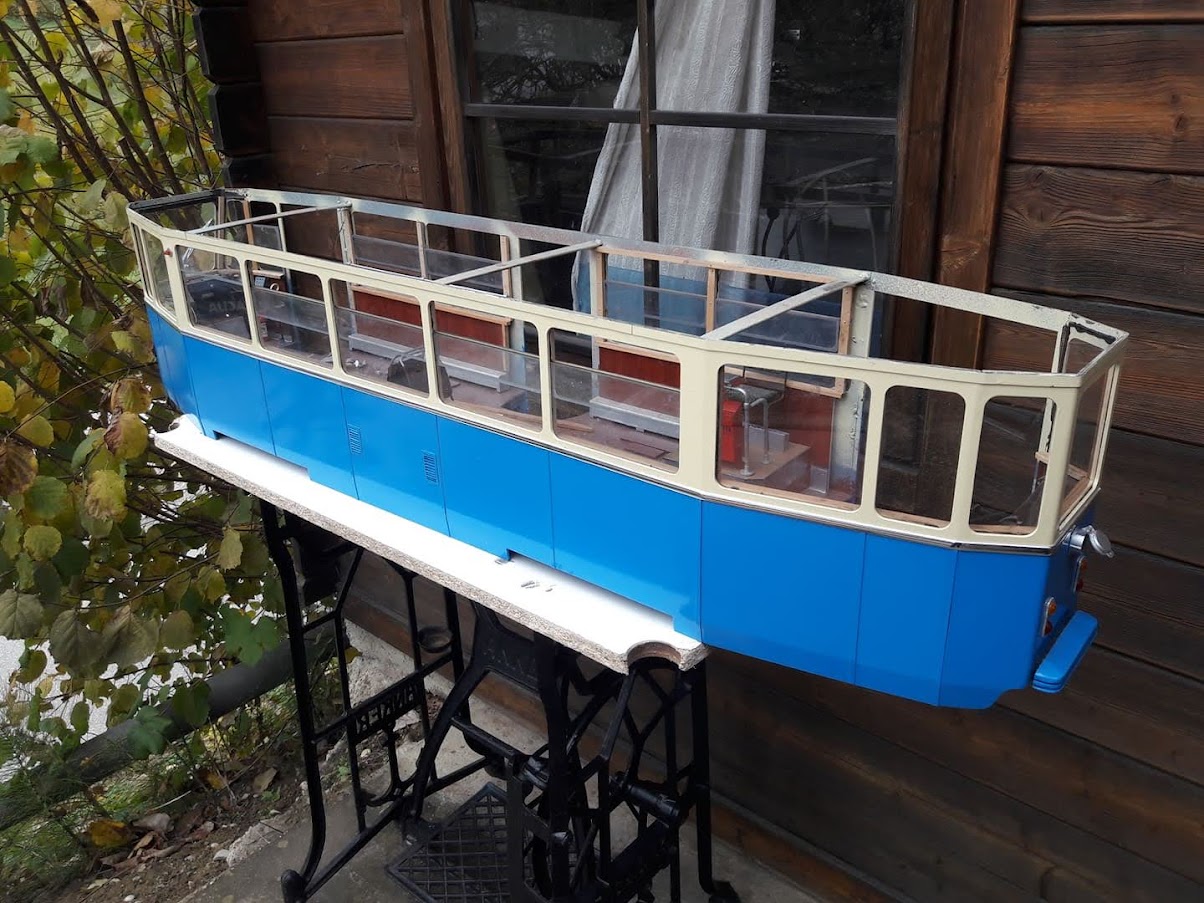

Ima već koja godina kako je Dražen Bijelić započeo izradu ovog tramvaja u mjerilu 1:6
Osnova je od pleksiglasa
Okviri prozora, bočne obloge i ostalo su od raznog drveta
Svi detalji su vjerno napravljeni poput ovog prozora na spuštanje
Sva ta čudesa radi u maloj montažnoj kućici/radionici
borna- Moderator
- Broj postova : 9465
Lokacija : zagreb
Registration date : 16.11.2010
gaspa and Ludi deda like this post
Re: Model tramvaja 101
by borna pet 30 lis 2020 - 17:53
Svi dijelovi su vjerni originalnima
Brisač
Servo motor za otvaranje vrata
Na takvoj stolici se Dražen nasjedio dane i noći
a mi na ovakvima
borna- Moderator
- Broj postova : 9465
Lokacija : zagreb
Registration date : 16.11.2010
gaspa and Ludi deda like this post
borna- Moderator
- Broj postova : 9465
Lokacija : zagreb
Registration date : 16.11.2010
gaspa and Ludi deda like this post
Re: Model tramvaja 101
by borna čet 5 stu 2020 - 10:37
Krov osim vanjskog kompliciranog oblika ima i složen strop iznutra
Dražen je došao do ove faze i odustao od daljnjih radova na ovom tramvaju jer se plastika pokazala slabom i nepouzdanom?
Kako veliki dio truda oko detalja ne bi ispao uzaludan kasnije je počeo raditi tramvaj od metala o čemu će biti u nastavku...
borna- Moderator
- Broj postova : 9465
Lokacija : zagreb
Registration date : 16.11.2010
gaspa and Ludi deda like this post
Re: Model tramvaja 101
by borna pon 9 stu 2020 - 10:59

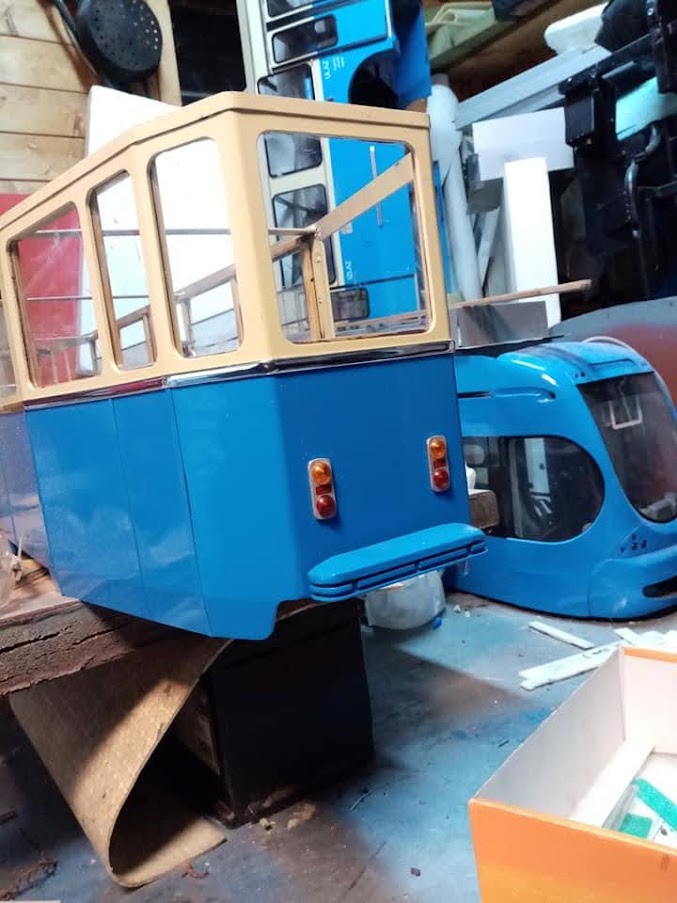

Osvanuo je tramvaj od željeznog lim debljine 2 mm
Unutarnji dijelovi su preseljeni iz prethodnoga
Otvori na podu su kao i kod pravoga
borna- Moderator
- Broj postova : 9465
Lokacija : zagreb
Registration date : 16.11.2010
gaspa and Ludi deda like this post
borna- Moderator
- Broj postova : 9465
Lokacija : zagreb
Registration date : 16.11.2010
gaspa and Ludi deda like this post
Re: Model tramvaja 101
by Pfaff pet 21 sij 2022 - 13:32
Draen je, u biti, crhav u malo većem mjerilu!
______________________________________
Količina inteligencije na svijetu je konstantna,
jedino se povećava broj ljudi.
Pfaff- Administrator
- Broj postova : 11496
Age : 76
Lokacija : Rijeka
Registration date : 17.03.2008
borna likes this post
Re: Model tramvaja 101
by borna sub 22 sij 2022 - 17:27
Hmm točno je, radi u dosta većem mjerilu
Radi neke stvari koje se ne mogu nigdje nabaviti već ih mora sam izmisliti
Sve to radi u gotovo nemogućim uvjetima, smiješno maloj radionici (gotovo šupi)!
Radi neke stvari koje se ne mogu nigdje nabaviti već ih mora sam izmisliti
Sve to radi u gotovo nemogućim uvjetima, smiješno maloj radionici (gotovo šupi)!
borna- Moderator
- Broj postova : 9465
Lokacija : zagreb
Registration date : 16.11.2010
Pfaff, gaspa and Ludi deda like this post
Re: Model tramvaja 101
by Pfaff sub 22 sij 2022 - 19:18
I usput jo svira klavir!!!borna je napisao/la:Sve to radi u gotovo nemogućim uvjetima, smijeno maloj radionici (gotovo upi)!
Stvarno, jel' uspinjača jo radi? I to je s projektom tamvajske pruge na gornjoj stanici?
______________________________________
Količina inteligencije na svijetu je konstantna,
jedino se povećava broj ljudi.
Pfaff- Administrator
- Broj postova : 11496
Age : 76
Lokacija : Rijeka
Registration date : 17.03.2008
Re: Model tramvaja 101
by borna sub 22 sij 2022 - 19:49
Nijesam dugo bio kod njega no proslijedit ću mu pitanja...
borna- Moderator
- Broj postova : 9465
Lokacija : zagreb
Registration date : 16.11.2010
Re: Model tramvaja 101
by borna sub 22 sij 2022 - 20:37
Željko Halambek mi je bio dostupniji pa je odgovorio: Uspinjača još radi ali je odustao od vrtne tj. tramvaja na tom gornjem platou
borna- Moderator
- Broj postova : 9465
Lokacija : zagreb
Registration date : 16.11.2010
Re: Model tramvaja 101
by Pfaff sub 22 sij 2022 - 21:25
teta, ali hvala na truduborna je napisao/la:eljko Halambek mi je bio dostupniji pa je odgovorio: Uspinjača jo radi ali je odustao od vrtne tj. tramvaja na tom gornjem platou
______________________________________
Količina inteligencije na svijetu je konstantna,
jedino se povećava broj ljudi.
Pfaff- Administrator
- Broj postova : 11496
Age : 76
Lokacija : Rijeka
Registration date : 17.03.2008
Re: Model tramvaja 101
by borna pon 24 sij 2022 - 9:30
Tandem Bijelić-Halambek je priredio još jedno iznaneđenje?
Radi se i jedan Čeh!
Kako su već poznati u krugovima tramvajskih modelara u EU dobili su od jednog češkog modelara nacrte
Željko je dao izrezati limove a Dražen se odmah primio sastavljanja
Ovaj model neće imati unutrašnjost poput 101 koji se i dalje sastavlja
Bit će izveden poput M24 ili dubrovačkog tramvaja sa akumulatorima u sebi dok će 101 zavisiti od prikolice sa napajanjem
Radi se i jedan Čeh!
Kako su već poznati u krugovima tramvajskih modelara u EU dobili su od jednog češkog modelara nacrte
Željko je dao izrezati limove a Dražen se odmah primio sastavljanja
Ovaj model neće imati unutrašnjost poput 101 koji se i dalje sastavlja
Bit će izveden poput M24 ili dubrovačkog tramvaja sa akumulatorima u sebi dok će 101 zavisiti od prikolice sa napajanjem
borna- Moderator
- Broj postova : 9465
Lokacija : zagreb
Registration date : 16.11.2010
Pfaff, gaspa and Ludi deda like this post
Re: Model tramvaja 101
by Pfaff pon 24 sij 2022 - 10:33
Kolega seabral će biti oduevljen - on oboava čehove!
______________________________________
Količina inteligencije na svijetu je konstantna,
jedino se povećava broj ljudi.
Pfaff- Administrator
- Broj postova : 11496
Age : 76
Lokacija : Rijeka
Registration date : 17.03.2008
Re: Model tramvaja 101
by borna sub 29 sij 2022 - 11:25
Bilo je dosta zahtjevno oko izrade krova
Pronašao je folije izgledom poput ultrapasa u čehu
Pogon tramvaja više nije preko lanca i lančanika već je motor smješten ispod poda i prijenos ide kardanom do T mjenjača
(ne pada mi na pamet kako bih to nazvao jer nije diferencijal)
/Isti prijenos je i na modelu 101)
borna- Moderator
- Broj postova : 9465
Lokacija : zagreb
Registration date : 16.11.2010
gaspa and Ludi deda like this post
Re: Model tramvaja 101
by borna čet 24 vel 2022 - 21:20
Dobio sam i još slika, ovo su dijelovi za postolja
Pripremaju se sjedala
Polako se radi i kabina vozača
Dražen je očigledno jaako zadovoljan pantografom
/Danas popodne do nedavno nisam mogao otvoriti forum?/
Pripremaju se sjedala
Polako se radi i kabina vozača
Dražen je očigledno jaako zadovoljan pantografom
/Danas popodne do nedavno nisam mogao otvoriti forum?/
borna- Moderator
- Broj postova : 9465
Lokacija : zagreb
Registration date : 16.11.2010
Pfaff, gaspa and Ludi deda like this post
Re: Model tramvaja 101
by Pfaff čet 24 vel 2022 - 22:58
Tjei se, nisi jedini...borna je napisao/la:/Danas popodne do nedavno nisam mogao otvoriti forum?/
______________________________________
Količina inteligencije na svijetu je konstantna,
jedino se povećava broj ljudi.
Pfaff- Administrator
- Broj postova : 11496
Age : 76
Lokacija : Rijeka
Registration date : 17.03.2008
borna- Moderator
- Broj postova : 9465
Lokacija : zagreb
Registration date : 16.11.2010
Re: Model tramvaja 101
by Pfaff pet 25 vel 2022 - 18:27
Ne maljaj vraga na zid...borna je napisao/la:Moda nas Rusi sabotiraju?
______________________________________
Količina inteligencije na svijetu je konstantna,
jedino se povećava broj ljudi.
Pfaff- Administrator
- Broj postova : 11496
Age : 76
Lokacija : Rijeka
Registration date : 17.03.2008
Re: Model tramvaja 101
by gaspa pon 28 vel 2022 - 11:14
Ovaj dvojac nije normalan! (izrečeno u najpozitivnijem smislu) Toliko je fascinantno da sam, prepun dojmova, redom svaki put zaboravio lajkati. Gledajući neke slike - kao da se nalazim u pravom tramvaju a ne u njegovom deminutivu. Svaki je detalj dotjeran do savrenstva. I natpisi na svemu, uključivo i onaj: ubaci stare karte. Jedino je pitanje hoće li u 101 pregrada iza vozara biti izvorna, staklena, s onim smeđim harmonika zastorom, ili će umjesto nje biti razvodni ormar.
______________________________________
Ako ne zna kamo ide, stići će tamo kamo nisi elio
gaspa- Administrator
- Broj postova : 3733
Lokacija : Zagreb
Registration date : 14.05.2008
Re: Model tramvaja 101
by Pfaff pon 28 vel 2022 - 14:15
Lajkati se moe i naknadno! Ne mora bit isti čas...
______________________________________
Količina inteligencije na svijetu je konstantna,
jedino se povećava broj ljudi.
Pfaff- Administrator
- Broj postova : 11496
Age : 76
Lokacija : Rijeka
Registration date : 17.03.2008
Re: Model tramvaja 101
by borna uto 1 ožu 2022 - 8:28
Uvjeren sam da bi taj vrijedni tramvajski duo kupio jednog 101 i vozio ga po svojoj štreki kad bi imali prostor i novaca za to!
Vidi se da vole svoj posao vozača tramvaja i da ih poznaju do najmanjeg detalja.
Prednji i stražnji dio su napravljeni poliesterom u kalupu
Njihov spoj sa metalnom sredinom je dosta zahtjevan jer osim poda koji je čvrst tu su vrata i prozori
U slučaju sudara bi to lako moglo puknuti
Vidi se da vole svoj posao vozača tramvaja i da ih poznaju do najmanjeg detalja.
Prednji i stražnji dio su napravljeni poliesterom u kalupu
Njihov spoj sa metalnom sredinom je dosta zahtjevan jer osim poda koji je čvrst tu su vrata i prozori
U slučaju sudara bi to lako moglo puknuti
borna- Moderator
- Broj postova : 9465
Lokacija : zagreb
Registration date : 16.11.2010
Pfaff, gaspa, portos and Ludi deda like this post
Re: Model tramvaja 101
by borna sri 2 ožu 2022 - 9:58
Dražen je plastificirao spoj čela sa metalnim dijelom kabine
(Željko je slikao)
Staklena vlakna neugodno pikaju
a poliesterska smola se lijepi za kožu i pecka
borna- Moderator
- Broj postova : 9465
Lokacija : zagreb
Registration date : 16.11.2010
Pfaff, gaspa, portos and Ludi deda like this post
Re: Model tramvaja 101
by borna sub 12 ožu 2022 - 12:55
Tramvaj je okrenut opanačke kako bi se i strop povezao sa sredinom
Podvozje sa pogonom
borna- Moderator
- Broj postova : 9465
Lokacija : zagreb
Registration date : 16.11.2010
Pfaff and Ludi deda like this post
Re: Model tramvaja 101
by Pfaff sub 12 ožu 2022 - 18:43
Brini Draen. Sav je posijedio od tog posla...
