Prošlih mjeseci došla je na popravak i jedna Piko Br 86, prema naprijed vozi još kako-tako ali unatrag zapinje!
Na jednoj strani su nažalost male plastične poluge potrgane.
Radovi u mojoj radionici - Page 2 DSCN5308
Na drugoj strani sam primijetio da je zadnja osovina malo izvan položaja u odnosu na druge kotače, to je ono što ju muči!
Radovi u mojoj radionici - Page 2 DSCN5307
Nije mi jasno kako se to moglo desiti jer kotač se jaako čvrsto drži! Pokušao sam ga zaokrenuti ali se neda, a kako je sredina od
osjetljive plastike nijesam ga se usudio siliti previše.
Da je preskočio zubčanik i druga strana bi bila pomaknuta- no ta je u redu.
Radovi u mojoj radionici - Page 2 DSCN5304
Elektromotor spada među krupnije primjerke
Radovi u mojoj radionici - Page 2 H8WIxQV1sWpTMvCgAs6_XWDs6f3drxp3lIjvPSGQmsxl=w968-h563-no
Možda bi trebalo rastaviti cijelu lokomotivu, no jednom sam se opekao na sličnoj Pikovoj sa plastičnim polugama i kotačima pa sam radije
odustao od toga.
Radovi u mojoj radionici - Page 2 DSCN5305
Dosta toga je na toj naoko jednostavnoj lokomotivi uprešano zajedno.
Radovi u mojoj radionici - Page 2 DSCN5306
Očistio sam i malo poravnao klizne kontakte na kotačima te ju umjereno podmazao jer je bila dosta suha.
Naprijed sada vozi bez greške a natrag malo sporije.
Došla mi je i jedna Maerklinova skijašica na promjenu pregorjelih žaruljica, malo šminke te kontrolu.
Četkice su u redu, dobila je malo ulja na predviđena mjesta i sad može opet u svijetlu budućnost!
Radovi u mojoj radionici - Page 2 DSCN5309
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by Pfaff on sub 4 tra 2015 - 19:36

borna je napisao/la:... te ju umjereno podmazao jer je bila dosta suha.
Ovo ćemo izdvojiti u zasebnu temu pod naslovom "Bornine porno-priče"

______________________________________
Količina inteligencije na svijetu je konstantna,
jedino se povećava broj ljudi.


Radovi u mojoj radionici - Page 2 Buhoslav
Pfaff
Pfaff
Administrator
Administrator

Broj postova : 8883
Age : 71
Lokacija : Rijeka
Registration date : 17.03.2008

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by Damir on sub 4 tra 2015 - 20:43

Pfaff je napisao/la:

Ovo ćemo izdvojiti u zasebnu temu pod naslovom "Bornine porno-priče"

Yap! To ti ja govorin... grinko
Damir
Damir
Moderator
Moderator

Broj postova : 3317
Lokacija : Rijeka
Registration date : 24.01.2011

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on ned 5 tra 2015 - 18:12

Malo radova koji bi mogli ići pod povijest....
Stara Mehanotehnikina Br 218 u prva 3 pomalo različita izdanja (bojom)
Radovi u mojoj radionici - Page 2 DSCN5382
Prva izvedba je bila sa nerealnom bojom (najbliža), druga je već vjernija, trećom su blizu a i krov je dobio srebrnu boju.
Motor je čista jednostavnost, robustan ali treba više napona za pokretanje (ima samo 3 pola)
Radovi u mojoj radionici - Page 2 DSCN5384

Radovi u mojoj radionici - Page 2 DSCN5385
Prenos je izveden najjednostavnije što se moglo
Radovi u mojoj radionici - Page 2 DSCN5386
Pogonska postolja (blende) jesu i za današnje pojmove dobro izvedena, a kamoli pred 45 godina!
Radovi u mojoj radionici - Page 2 DSCN5387
Ukratko, trebalo je očistiti (pra)staru mast i staviti novu, zalijepiti odbojnike koji su otpali, očistiti tu i tamo malo prašine i to je sve
(i kap ulja na rotor odozgora). Lokomotive voze pomalo sirovo i bučno, nemaju baš detalja na karoseriji za današnje pojmove no
za malo para su vrlo dobre!
Proteklih mjeseci bio sam u Fleischmannu, došlo je nekoliko lokomotiva na uređenje. Imaju dosta godina no malo kilometara iza sebe
Radovi u mojoj radionici - Page 2 DSCN5567
Pogon je u tenderu tako da je kabina lijepo uređena
Radovi u mojoj radionici - Page 2 DSCN5569
Ova je malo bubina otraga, treba joj naći odgovarajući odbojnik
Radovi u mojoj radionici - Page 2 DSCN5571
A i dimnjak je izgrizla neka zvjerka???
Radovi u mojoj radionici - Page 2 DSCN5572
Malo je trzala u vožnji, primijetio sam da je kolektor zaprljan pa sam se odlučio rastaviti je
Radovi u mojoj radionici - Page 2 DSCN5574
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on ned 5 tra 2015 - 18:20

Tko traži taj i nađe (na netu)- uputu za otvaranje lokomotive, budući da nisam nigdje vidio niti jedan vijak- karoseriju treba malo raširiti da se odvoji
Radovi u mojoj radionici - Page 2 1a4124copy

Radovi u mojoj radionici - Page 2 DSCN5579

Radovi u mojoj radionici - Page 2 DSCN5580

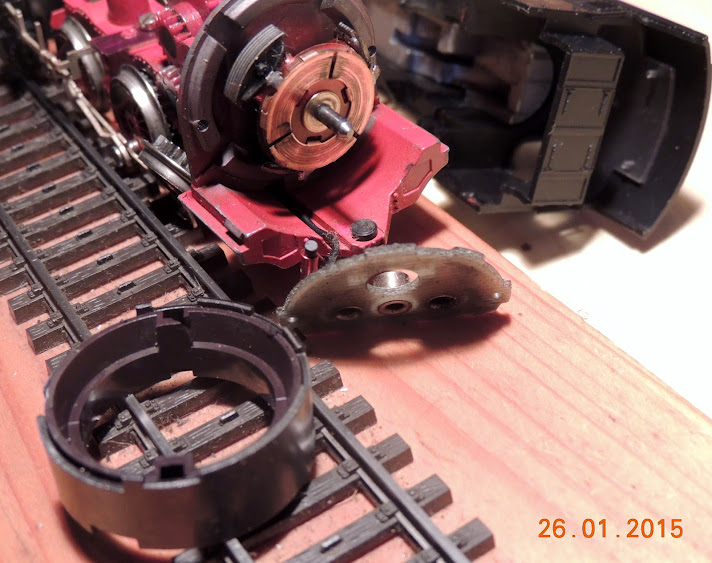

Nakupilo se malo metalne prašine unutar magneta pa je i to možda smetalo?
Radovi u mojoj radionici - Page 2 DSCN5582
Naprijed treba zamijeniti pregorjelu žaruljicu (vidi se samo limić koji joj daje kontakt, drugi pol imade preko mase
Radovi u mojoj radionici - Page 2 DSCN5583
Uglavnom nakon detaljnog pregleda i čićenja svih zubčanika te par kapi ulja sad opet vozi kao nekada!
(četkice nijesam mijenjao jer su istošene svega za trećinu)
Došao je i krasan bombončić!
Radovi u mojoj radionici - Page 2 DSCN5499

Radovi u mojoj radionici - Page 2 DSCN5500

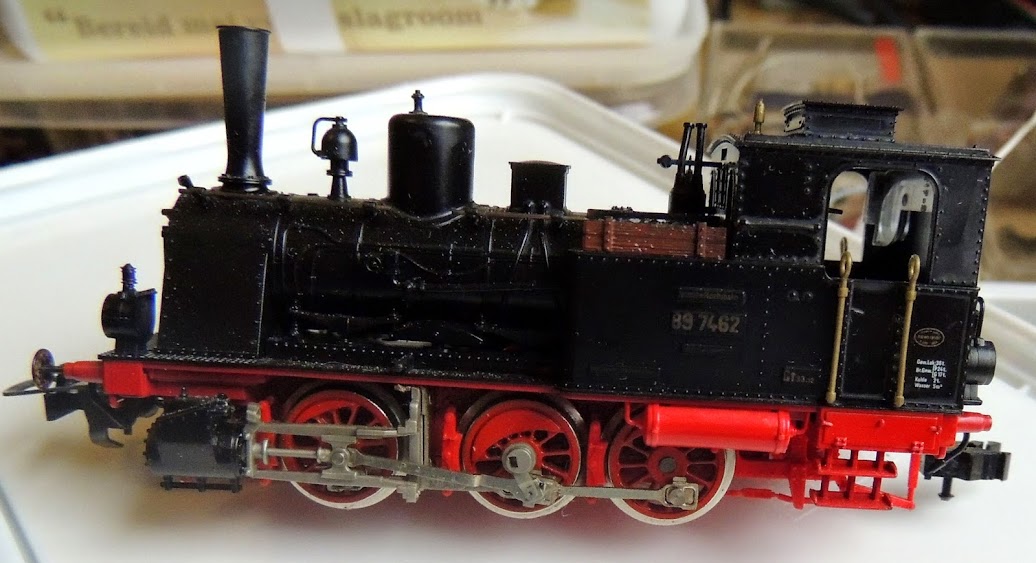

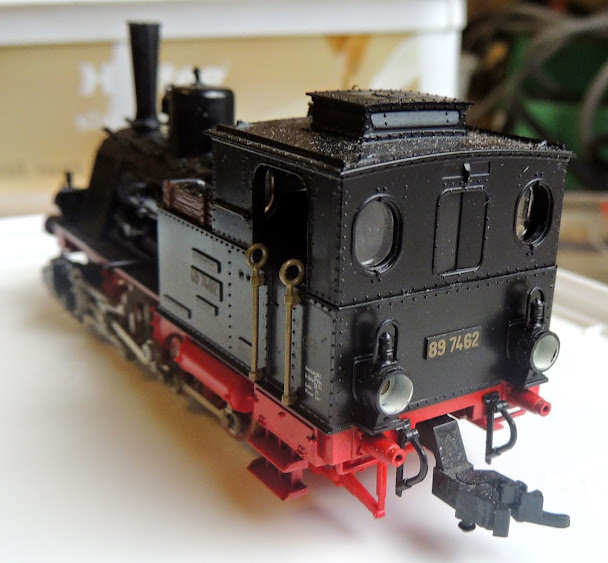

Imao sam i sreće, pronašao sam originalni lampaš koji je nedostajao naprijed, a otraga treba staviti nove odbojnike
Radovi u mojoj radionici - Page 2 DSCN5502
Po kotačima se vidi da je malo vozila (a radi bez greške)
Radovi u mojoj radionici - Page 2 DSCN5577

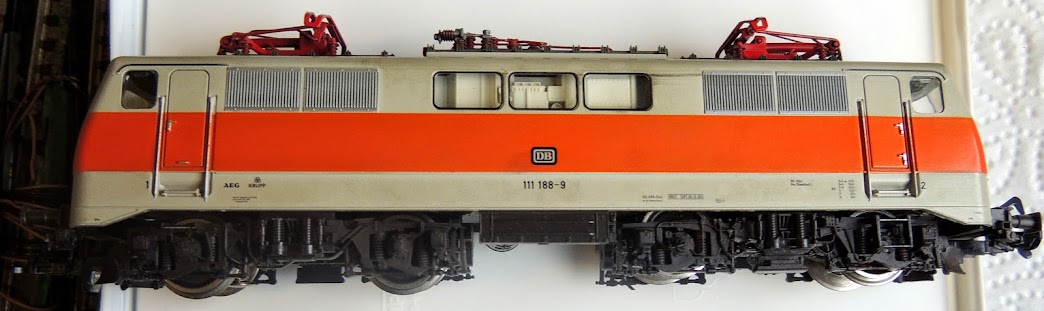

Parnjačama se pridružila jedna E-lok novijih doba
Radovi u mojoj radionici - Page 2 DSCN5489
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by Jean on ned 5 tra 2015 - 23:49

borna je napisao/la:...pronašao sam originalni lampaš koji je nedostajao naprijed...

Aj pronađi jednog za parnjaču ispred riječkog kolodvora. I njoj nedostaje jedan naprijed.

______________________________________
Radovi u mojoj radionici - Page 2 D18bcddd
Vi ste bili naš ponos i čelik. Skršeni u ljutoj buri u zori koja rudi.
Jean
Jean
Moderator
Moderator

Broj postova : 2141
Age : 41
Lokacija : Rijeka
Registration date : 04.09.2008

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by thomcro on pon 6 tra 2015 - 0:33

...
thomcro
thomcro

Broj postova : 5532
Lokacija : Donje-škurinjski gaj levo pa na prvom raskršću desno i onda pravo
Registration date : 07.08.2011

http://www.pilana-mrkopalj.hr/index.html

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on pon 6 tra 2015 - 8:46

Neko dijete je malo šaralo po krovu (to treba očistiti)
Radovi u mojoj radionici - Page 2 DSCN5490
I treba dobiti nove gumice jer dvije nedostaju, najbolje je odmah promijeniti sve 4!
Radovi u mojoj radionici - Page 2 DSCN5488

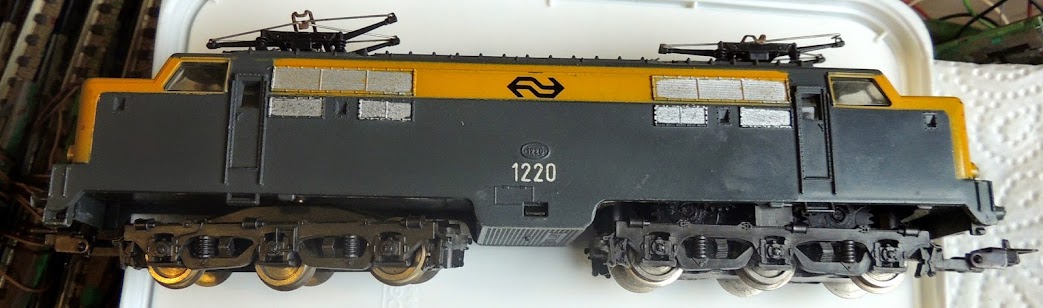

U njenoj pratnji je došla jedna Nizozemka, od Lime
Radovi u mojoj radionici - Page 2 DSCN5492

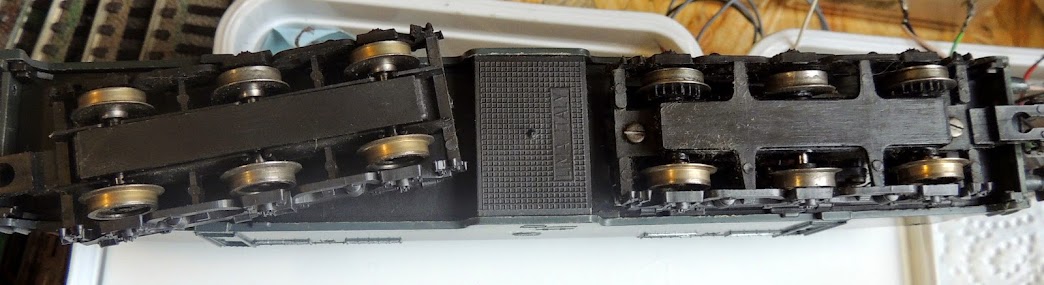

Njoj treba dodati 2 odbojnika koji nedostaju, dobro očistiti kotače i kontakte (inače vozi bez problema)
Radovi u mojoj radionici - Page 2 DSCN5493
Danas sam išao staviti gumice na kotače Fleischmannove br 111....nije baš jednostavno!
Najprije sam maknuo kopču, pa odbojnike za plugom, bočne dodatke i odigao stražnji dio od postolja (lijevo na slici)
Radovi u mojoj radionici - Page 2 DSCN5692
Mislio sam da će se plastika sada dati povući prema naprijed (kao kod Maerklina) ali Jok, pa sam pristupio vađenju cijelog
sklopa. Na obje strane treba prema unutra stisnuti plastiku na sredini
Radovi u mojoj radionici - Page 2 DSCN5693
Sad kad je taj sklop vani vidi se i vijak koji drži prednju stranu- desno (inače je neprimjetan)
Radovi u mojoj radionici - Page 2 DSCN5694

Radovi u mojoj radionici - Page 2 DSCN5695
Tek sada je moguće staviti gumice
Radovi u mojoj radionici - Page 2 DSCN5696
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on pon 6 tra 2015 - 8:51

Kod skidanja kopče treba biti oprezan, u ovoj izvedbi se krije unutar kučita jedan mali limić koji ju drži u ravnom položaju!
Radovi u mojoj radionici - Page 2 DSCN5697

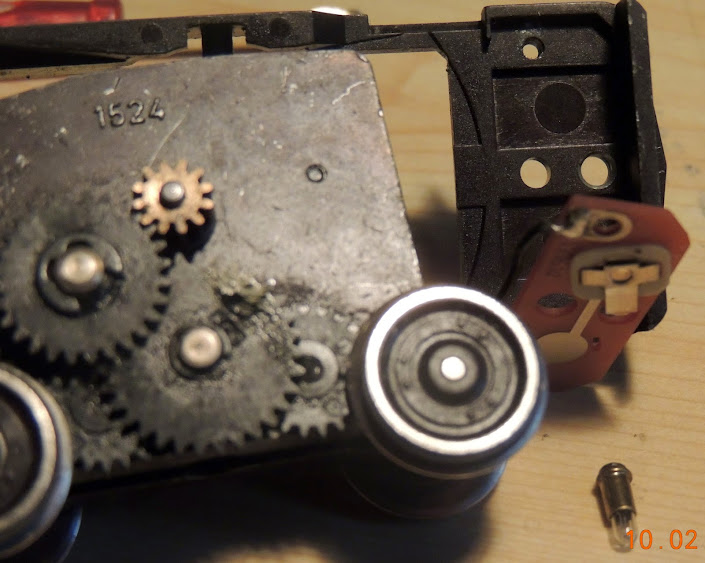

Žaruljica dolazi odozdola u desnu rupu na kučištu a pertinaks sa kontaktom se pričvrsti ispod nje
Na zubčaniku se vidi grumen stare masti- sada je prilika da se sve očisti te nanovo podmaže
Radovi u mojoj radionici - Page 2 DSCN5698
I evo ga- vozii Miško!
Radovi u mojoj radionici - Page 2 DSCN5699
Danas sam otvorio Br24 od Fleischmanna, naime prijašnji vlasnik je zbog nečega na polugu koja veže lok sa tenderom stavio jedan
mali vijak koji je u zavojima zapinjao te znao izbaciti tender sa pruge?!
Radovi u mojoj radionici - Page 2 DSCN5731

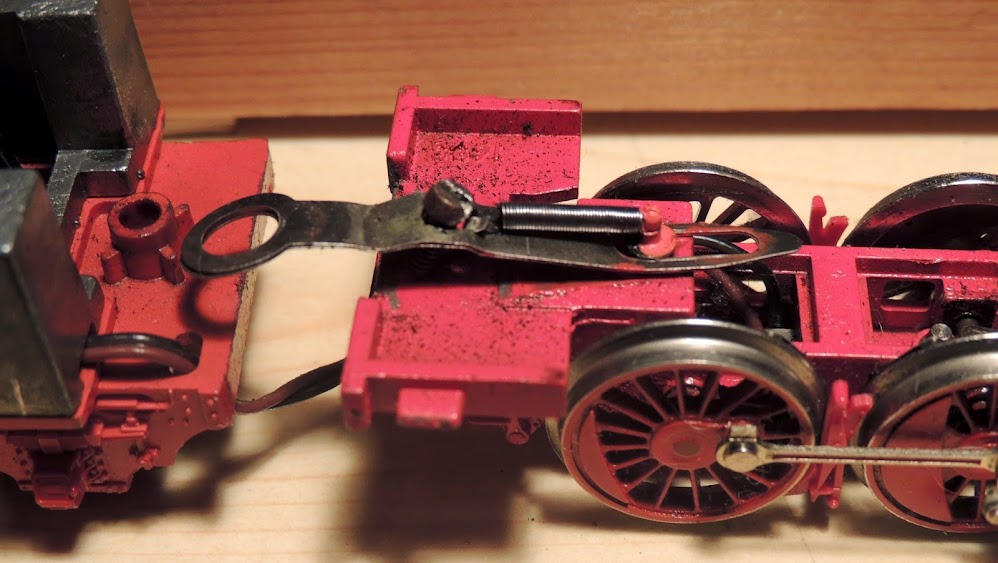

Ta poluga imade na sebi oprugu koja drži tender uvijek privučen, no kako je mekana u zavojima se tender može odmaknuti.
Vijak dolazi izvan kučišta lokomotive, dakle već se djelomično nategne opruga, a i poluga je bila "izmučena"
Radovi u mojoj radionici - Page 2 DSCN5732
Motor je u solidnom olovnom bloku, prilika je da se sve dobro očisti i nanovo (umjereno) podmaže
Radovi u mojoj radionici - Page 2 DSCN5733
Prenosni omjer je dosta velik pa lok može fino voziti i polako
Radovi u mojoj radionici - Page 2 DSCN5735
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on pon 6 tra 2015 - 8:57

Jedna gumica je nedostajala pa je to bila prilika da ih sve zamijenim (uz dosta čišćenja naravno)
Radovi u mojoj radionici - Page 2 DSCN5737
Budući da je motor u tenderu kabina je vjerno napravljena
Radovi u mojoj radionici - Page 2 DSCN5734
Sada je na ravnom razmak lok i tendera minimalan
Radovi u mojoj radionici - Page 2 DSCN5736
Ovakav je bio prije (radi toga dodanog vijka)
Radovi u mojoj radionici - Page 2 DSCN5568
Malo igranja sa lokomotivama
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on uto 7 tra 2015 - 20:33

Stariji Maerklin je dosta koristio opruge raznih dužina i jačina za razne stvari- mjenjače smjera u lokomotivi (to su najmanje, dužine jedva
2 mm + ušice), za držanje kopči na vagonima, skretnice, pantografe (i danas).
Opruge imaju manu- vole se izgubiti (pogotovo u dječjoj igri) tako da mi se kroz više godina nakupilo dosta manjka.
Kad ih trebate svega nekoliko to i nije tako skupo, no kad se nakupi potreba za najmanje 50-ak onda to može biti lijepa svota!
Dao sam se u potragu za mogućim proizvođačima opruga u Zagrebu i bližoj okolici pa sam uspio naći jednoga u blizini koji je sposoban
(i voljan) napraviti nešto takovo. Nekoliko drugih mi je odgovorilo da im se ne isplati raditi tako malo (nekoliko metara) ili da ne rade tako
male i slabe opruge (1 mm u promjeru).

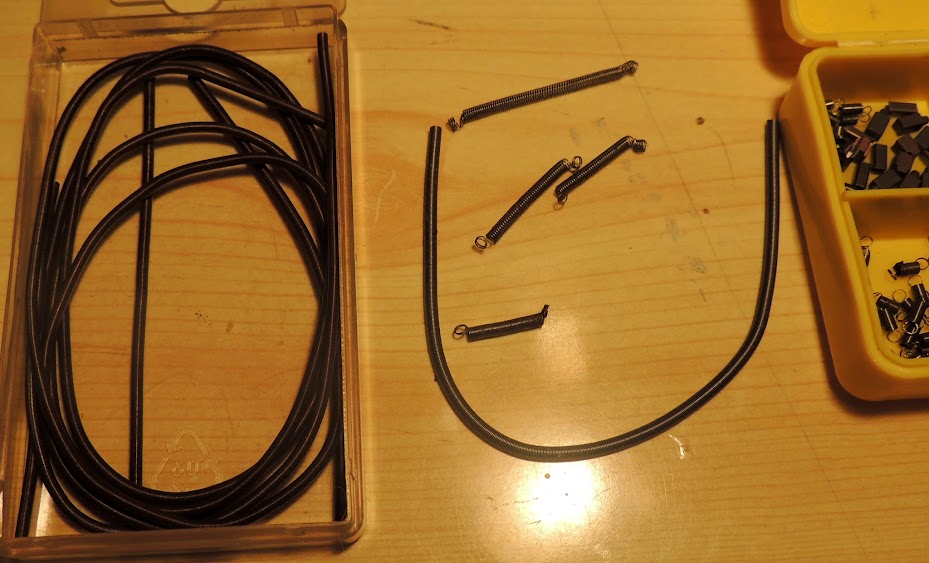

U dogovoru sa još nekoliko Maerklinaša naručili smo ukupno 6 metara opruga u 3 stupnja jačine opruge (što zavisi najprije od debljine
same žice). Investicija je bila relativno velika no uz naše potrebe još se nešto i prodalo (i ostalo za daljnju prodaju).
Radovi u mojoj radionici - Page 2 DSCN5979
Po savjetu izrađivača opruge treba razrezati i obraditi prije kaljenja dok se to još može napraviti. Samo kaljenje je jednostavno-
gotove opruge se stave u pećnicu na maksimalnu temperaturu barem 20-ak minuta te ih se nakon toga pusti da se polako ohlade.
Radovi u mojoj radionici - Page 2 DSCN5980
Da bi se napravile ove najmanje treba strpljenja i živaca. Primjer opruge na kopčama vagona
Radovi u mojoj radionici - Page 2 DSCN5981
Postoji i specijalan alat za montažu opruga (koji se može napraviti i u samogradnji)
Radovi u mojoj radionici - Page 2 DSCN5982

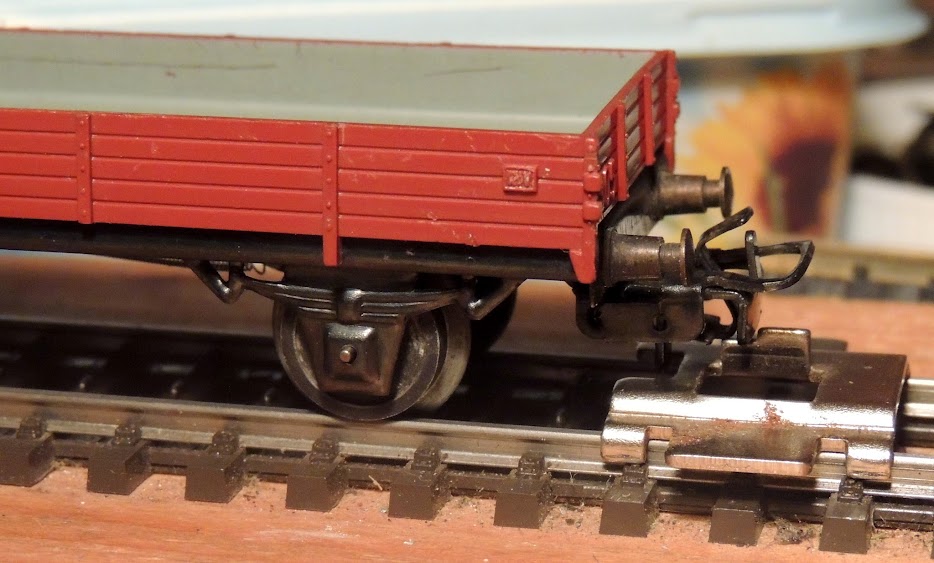

Maerklin imade i jednostavnu napravu za mjerenje i podešavanje visine kopči (danas u eri plastičnih kopči se ne može ništa podesiti
odnosno izravnati)
Radovi u mojoj radionici - Page 2 DSCN5983
Ovo nije baš direktno vezano sa vlakićima ali je umalo i završilo u djelovima (kao rasvjeta)....
Pred 2-3 godine kupio sam prvu led žarulju sa standardnim navojem za 220 v i svjetlila je često, do nedavno kad je krepala.
Rastavio sam ju i već sam mislio da ću si zadati posla da odlemim svih 60-ak ledica....
Radovi u mojoj radionici - Page 2 DSCN6042

Radovi u mojoj radionici - Page 2 DSCN6045
No odlučio sam se provjeriti svaku zasebno jer budući da su serijski spojene dovoljno je da jedna ode pa da niti jedna ne radi.
Radovi u mojoj radionici - Page 2 DSCN6043
Murphy mi je pomogao jer je naravno zadnja koju sam probao u nizu bila krepana!
Lemom sam ju premostio i žarulja opet svijetli (štedljivo).
Radovi u mojoj radionici - Page 2 DSCN6046
Od pasivnih elemenata jesu diode, otpornici i kondić....
Radovi u mojoj radionici - Page 2 DSCN6044
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on pet 10 tra 2015 - 16:43

Danas je došla na popravak jedna Br 58 od Roca- bila je dosta slabašna i spora, na uspone je jedva izvukla sebe!
Kako je bila najavljena pripremio sam se, sa Roco stranica sam skinuo pdf a i potražio komentare o izvedbi te lokomotive na
raznim forumima.
Najviše me zabrinuo jedan post o starijim izvedbama te lokomotive koja je imala kučište pogona (zubčanika) izvedeno od nekvalitetnog
materijala (cinka) kojeg bi sa godinama napala korozija te se moralo kupovati novo!
Radovi u mojoj radionici - Page 2 Roco_GetriebeC56_small
Evo te ljepotice
Radovi u mojoj radionici - Page 2 DSCN6050
Nakupila je dosta prašine što mi govori da je bila vožena po podu/tepihu...
Radovi u mojoj radionici - Page 2 DSCN6051

Radovi u mojoj radionici - Page 2 DSCN6052
Poneki sitni djelovi joj nedostaju (a i općenito je puna sitnih, tankih i osjetljivih djelova)
Radovi u mojoj radionici - Page 2 DSCN6053
Pogon je u tenderu, vidi se dosta omotanih dlačica oko osovina i zubčanika...
Radovi u mojoj radionici - Page 2 DSCN6054

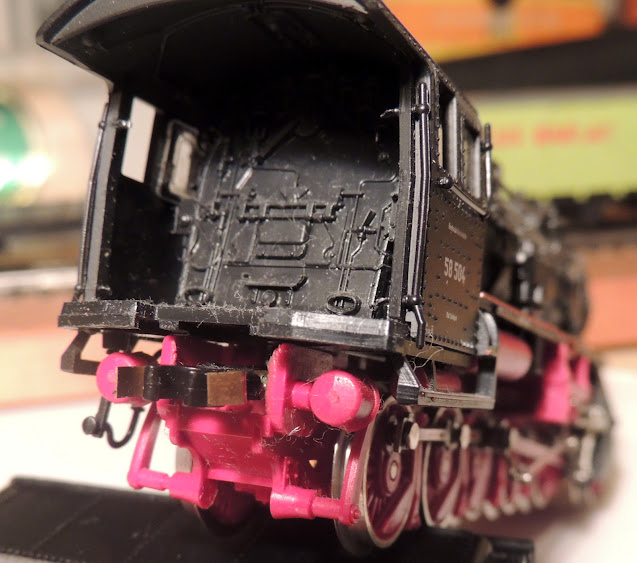

Kopča između lok i tendera prenosi struju između obadva dijela
Radovi u mojoj radionici - Page 2 DSCN6055
Evo unutrašnjosti, motorić je malo odignut jer ga na mjestu drži gornji dio karoserije
Radovi u mojoj radionici - Page 2 DSCN6056
Sumnjao sam da je možda puž oštećen no čitav je
Radovi u mojoj radionici - Page 2 DSCN6057
Detalj rasvijete otraga- tu još svijetli koliko toliko (u vožnji) no napred su svjetla jako slaba!
Radovi u mojoj radionici - Page 2 DSCN6058
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on pet 10 tra 2015 - 16:52

Kad sam maknuo kopču mogao sam skinuti i donji poklopac
Radovi u mojoj radionici - Page 2 DSCN6059
Svaka vožnja po naizgled čistom podu ili tepihu pruzroči sakupljanje sitnih dlačica i prašine koje se onda omotaju oko pokretnih djelova
a prašina se lijepi na ulje/mast!
Radovi u mojoj radionici - Page 2 DSCN6060
Trebalo je dosta vremena dok sam isčeprkao većinu dlačica
Radovi u mojoj radionici - Page 2 DSCN6061

Radovi u mojoj radionici - Page 2 DSCN6064

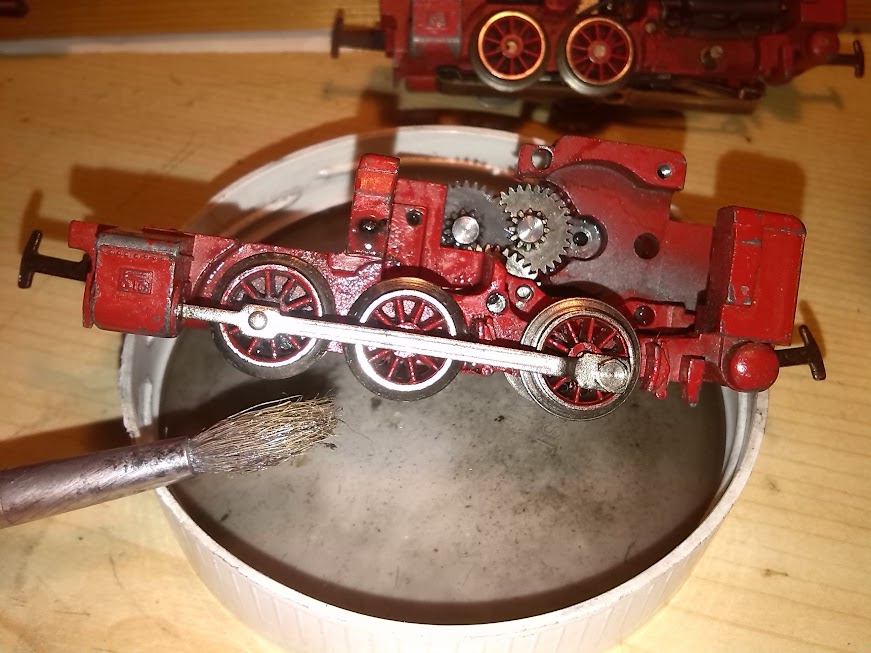

Tada sam odlučio okupati sve kotače i zubčanike u blagom alkoholu
Radovi u mojoj radionici - Page 2 DSCN6062
I nakon toga je bilo još dlačica za čačkanje i odmatanje. Ostatkom tekućine sam očistio i karoseriju tendera te lokomotivu
Radovi u mojoj radionici - Page 2 DSCN6063
El.motor je podmazan i isproban, radi odlično
Radovi u mojoj radionici - Page 2 DSCN6065
Nakon toga sam provizorno isprobao sklopljeni pogon bez karoserije, radi ok (i zaboravio slikati) te onda sve sastavio i isprobao
jer tender bez lok ne može sam voziti (neimade svoje pobirače struje)
Jedna slika ušminkane lokomotive
Radovi u mojoj radionici - Page 2 DSCN6067



Osim dlačica najveći problem vožnje lokomotive je bio u poklopcu ispod zubčanika koji je slabo učvršćen te se pod opterećenjem odvaja
tako da se osovina sa zubčanikom odvoji od ostalih te počinje preskakati! Popravljeno je dodatnom žičicom koja čvrsto drži taj poklopac.
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on ned 17 svi 2015 - 19:11

Ovo bi sada mogao nazvati i (pro)ljetni popravci....
Došla je uspavana ljepotica koja je desetljeća provela na dnu kutije u vlažnom podrumu, gornja strana izgleda dobro

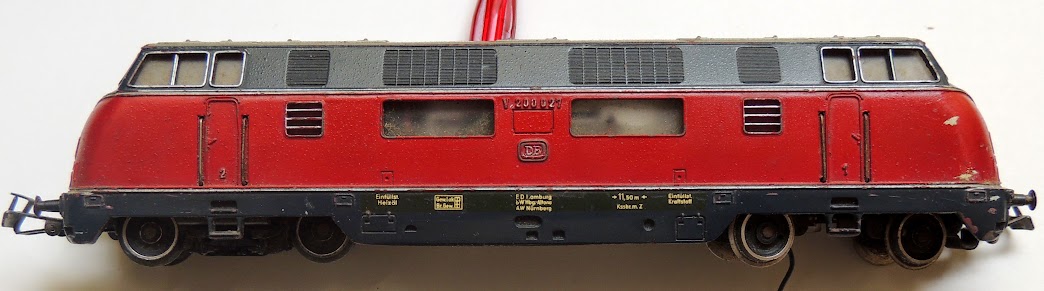

Radovi u mojoj radionici - Page 2 DSCN6436
ali donja koja je bila direktno izložena vlazi je dosta propala
Radovi u mojoj radionici - Page 2 DSCN6437
Mjenjač smjera koji je došao sa njom je rasturen i nedostaje jedna osovinica oko koje se to sastavlja (to je dobra vježba za živce,
koji puta treba i 20-ak puta pokušavati to sastaviti, barem pola sata)
Radovi u mojoj radionici - Page 2 DSCN6438
Ha, drugi je unutra i to čitav!
Radovi u mojoj radionici - Page 2 DSCN6439
Svjetlovod na drugoj strani nedostaje, morat ću ga sam napraviti?
Radovi u mojoj radionici - Page 2 DSCN6440
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on ned 17 svi 2015 - 19:14

Prvi pokušaji oporavka sa čarobnom tekućinom su donijeli malo napredka
Radovi u mojoj radionici - Page 2 DSCN6441
Započeo sam rastavljanje, na pogonskom postolju nedostaje jedan vijak a i jedna kopča nije kompletna
Radovi u mojoj radionici - Page 2 DSCN6442
Motor se za divno čudo dao okretati, bit će da se zbog vlage ulje nije rasušilo!
Radovi u mojoj radionici - Page 2 DSCN6443

Radovi u mojoj radionici - Page 2 DSCN6444

Radovi u mojoj radionici - Page 2 DSCN6445
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on ned 17 svi 2015 - 19:21

U posudici lijevo je bio čisti alkohol kojime sam sve dobro oprao
Radovi u mojoj radionici - Page 2 DSCN6446
Bit će da se fotić opio alkoholnim parama pa je slika ispala mutna...
Radovi u mojoj radionici - Page 2 DSCN6447
Ovo je nažalost nepopravljivo, to se netko igrao bojom pa je kasnije pokušao očistiti razređivačem?
Morat ću naručiti 1 spray sa točno istom bojom, očistiti i fino pobrusiti sve tragove, pažljivo maskirati ostatak karoserije te lakirati
Radovi u mojoj radionici - Page 2 WbNGtxtJ4NaPaWN2CFYTHbsGd_lDrz3us4kaFdOCtefp=w862-h563-no
Kotači su dosta oksidirali
Radovi u mojoj radionici - Page 2 DSCN6449
Nakon poliranja izgledaju bolje!
Radovi u mojoj radionici - Page 2 DSCN6450
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on ned 17 svi 2015 - 19:24

Nastavak radova, sa karoserije su skinute ručke kod vrata a one ujedno iznutra drže i stakla kabine
Radovi u mojoj radionici - Page 2 DSCN6470
Podvozje i unutarnji dio kotača su obojani
Radovi u mojoj radionici - Page 2 DSCN6471
Rotor je poliran (kolektor)
Radovi u mojoj radionici - Page 2 DSCN6472
Početak sastavljanja, ispod skije dolazi i pločica pertinaksa koju sam uspio naći među svojim dijelovima
Radovi u mojoj radionici - Page 2 DSCN6473
Promijenjene su četkice, stavljene gumice na pogonske kotače
Radovi u mojoj radionici - Page 2 DSCN6474
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on ned 17 svi 2015 - 19:27

Nekoliko vijaka je nedostajalo, trebalo je pronači pravi oblik i dužinu (radi se o veličinama od 2-3 mm)
Radovi u mojoj radionici - Page 2 DSCN6475
I eto oživjela je!
Radovi u mojoj radionici - Page 2 DSCN6476
nakon brušenja (vodobrusnim papirom 400) je bilo pranja, čišćenja
i maskiranja i lakiranje (RAL 3011)
Radovi u mojoj radionici - Page 2 YNDQq2kykd75t7uHiUg0FRxs_NwpbTWu3mdk5qoxlChV=w1043-h335

Radovi u mojoj radionici - Page 2 IMG_20150516_113109

Radovi u mojoj radionici - Page 2 IMG_20150516_113627

Radovi u mojoj radionici - Page 2 IMG_20150516_113633
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on ned 17 svi 2015 - 19:31

I onda sušenje na toplom motoru
Radovi u mojoj radionici - Page 2 IMG_20150516_120933

Radovi u mojoj radionici - Page 2 IMG_20150516_120944
Sve je u redu
Radovi u mojoj radionici - Page 2 DSCN6479
Ali na drugoj lošijoj strani je maskirna traka odlijepila sivu boju! :eek:
Radovi u mojoj radionici - Page 2 DSCN6480
Srećom imam od prije 40-ak godina kupljenu original boju koja je još upotrebljiva (trebalo je samo malo miješanja)
Radovi u mojoj radionici - Page 2 DSCN6478
Vlasnik je rekao da će sam kistom popraviti oštećenja (želio ju je što prije provozati) pa onda za kraj oproštajni video

borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on sri 20 svi 2015 - 20:42

Nema odmora u mojoj radionici, V 200 je otišla a V 160 je došla iz Osijeka (i čekala na red nekoliko dana).
Izvana je koliko-toliko ok ali iznutra :eek:
Radovi u mojoj radionici - Page 2 DSCN6451

Radovi u mojoj radionici - Page 2 DSCN6452

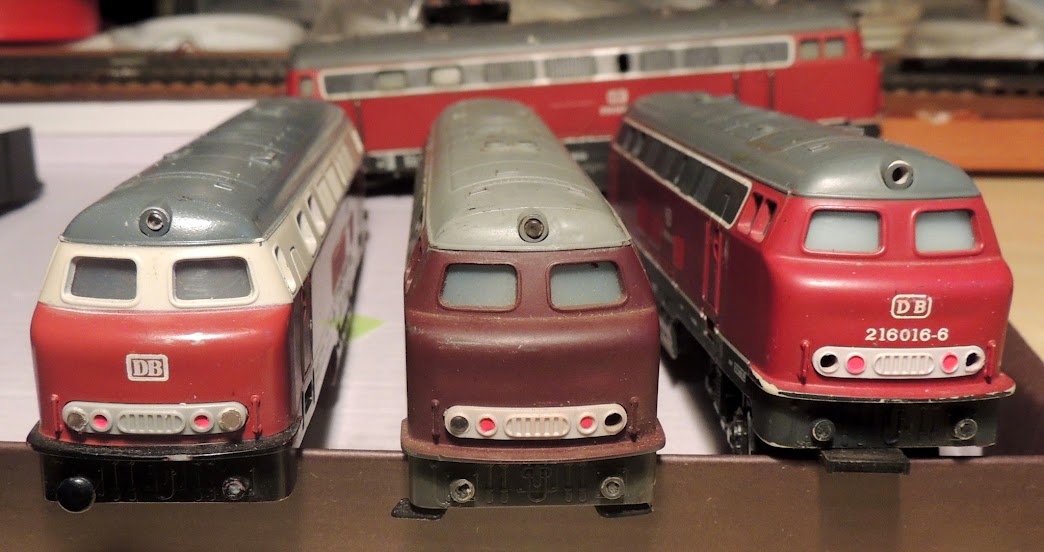

Ta lokomotiva je iz prve serije V 160
Radovi u mojoj radionici - Page 2 DSCN6485

Radovi u mojoj radionici - Page 2 DSCN6486
Ovdje se vidi "napredak" u proizvodnji elektromotora prema onome- što jeftinije, jednostavnije i brže sastavljivo!
Desno je prvi motor, ima donji dio od mesinga kojeg drže 2 dugačka vijka odozgora a gore imade dodatni limić za mesingani ležaj.
Rotor je sa 5 polova!
U sredini je jednostavnija izvedba, isto sa donjim dijelom od mesinga no pričvršćuje se sa 2 kratka vijka odozdola za kučište, gore
nema dodatka za mesing ležaj, rotor je sa 3 pola!
Lijevo je novija izvedba, skroz plastična, ležjevi su u plastici, nema više dodatne ploče
Radovi u mojoj radionici - Page 2 DSCN6488

Radovi u mojoj radionici - Page 2 DSCN6489
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on sri 20 svi 2015 - 20:48

Prva izvedba je imala limeni nosač motora koji se pričvrstio sa 4 vijka za kučište (desno) a kod novije se motor fiksirao osovinom
kroz kučište i donji dio motora (veelika ušteda na svemu)
Radovi u mojoj radionici - Page 2 DSCN6490
Kod starije izvedbe slobodno postolje je bilo pričvršćeno vijkom a kod novije se samo ukoso umetnulo u otvor!
Radovi u mojoj radionici - Page 2 DSCN6492
Novija izvedba je imala bolje napravljen vanjski dio postolja (prva je imala američka postolja)
Radovi u mojoj radionici - Page 2 DSCN6491
Kod starije izvedbe je donji dio sa zubčanicima bio metalan kao i osovine, novije je posve plastično. Kod te novije izvedbe
struja se pobire samo sa slobodnog postolja gdje su na obje strane dodani limići za pobiranje struje sa kotača.
Radovi u mojoj radionici - Page 2 DSCN6492
Kad sam sastavio el.motor i počeo pripremati sve za spajanje otkrio sam da je mali držač za oprugu puknut te da na taj stari
motor ne mogu montirati četkice (znači sve oko sastavljanja uzalud?)!
Da smirim živce odustao sam za danas od daljnjih radova, sutra ću nanovo sa drugim motorom!
Na kraju morao sam staviti podvozje, postolja i motor novije proizvodnje!
Otkrio sam nakon stavljanja drugog motora stare generacije da dole zubčanici preskaču jer su im se ležišta izglodala.
Poklopac kojim se to zatvara odozdola ne može držati osovine zubčanika pritisnute te jedna osovina ostaje bez pogona
(a i druga bi uskoro).
Snimio sam kratki video vožnje, toj lokomotivi ne treba zvučni dekoder- dovoljno je bučna!
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on sri 20 svi 2015 - 20:55

Nema odmora u mojoj radionici (dok ne pobjegnem na more, no tamo ću popravljati čamce i brodske motore?)
Tek što je Mehano otišla došao je jedan Roco ET 420 sa velikim problemom!
Pogon je u srednjem dijelu i prenosi se kardanima na oba postolja, jedno postolje radi a drugo ne pa koči ovo prvo i vožnja
je gotovo nemoguća!
Najprije sam pomislio da se otvara sa 2 vijka na donjoj strani

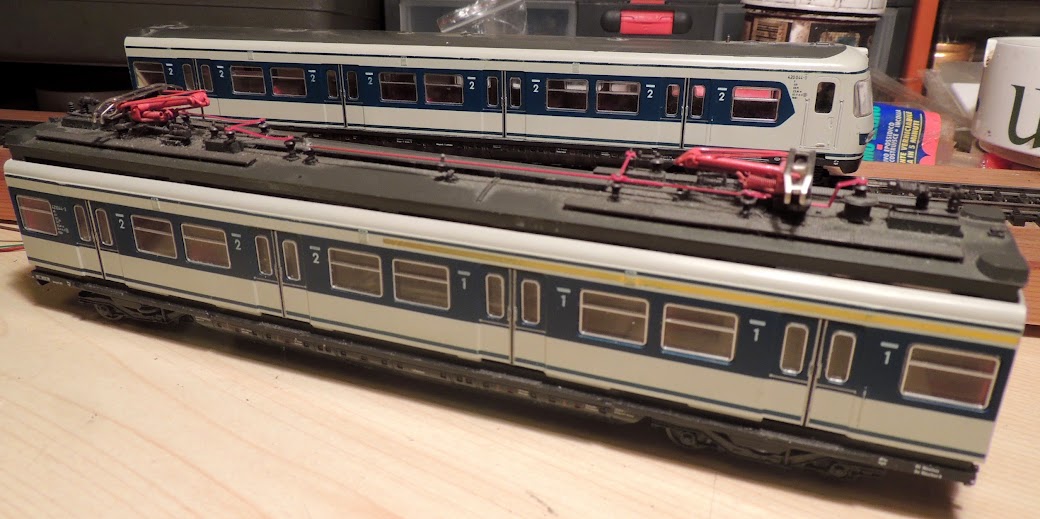

Radovi u mojoj radionici - Page 2 RnC4-jBUnMrL_Eai7loLUHc7bKq2DUbaQ8QGHHZGcPLz=w1040-h519-no

Radovi u mojoj radionici - Page 2 DSCN6495
Ništa od toga! Donji dio se malo objesio no otvoriti se ne može, pa sam pokušavao širiti obje strane karoserije- i dalje ne ide!
Pronjuškao sam po raznim forumima i Rocovim stranicama pa našao da se najprije skida krov!
Radovi u mojoj radionici - Page 2 DSCN6496
Na krajevima ima maleno udubljenje taman za odvijač pa se krov odigne.

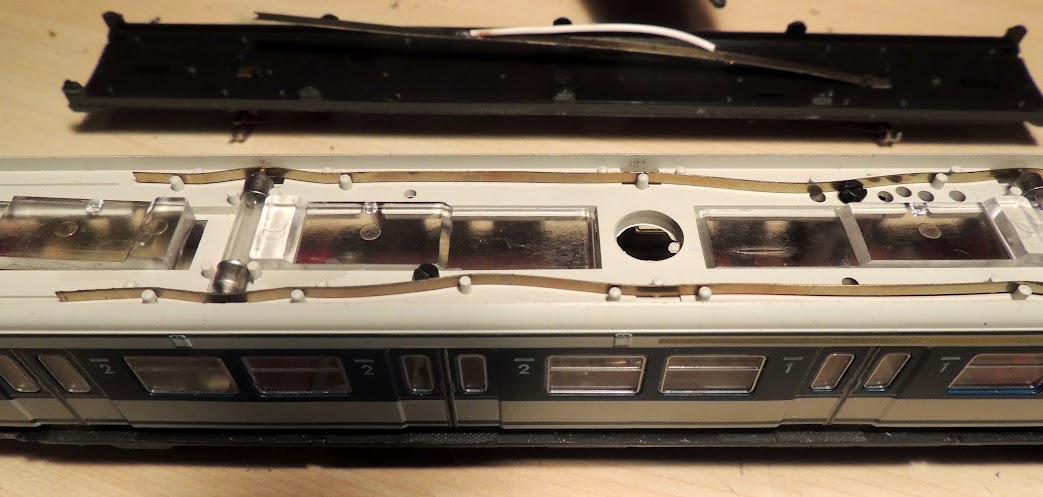

Radovi u mojoj radionici - Page 2 DSCN6497
Ispod krova jesu 2 vijka koji idu u centralni uteg koji je ujedno nosač motora (ona dva vijka odozdola ga drže za donji dio)
Radovi u mojoj radionici - Page 2 DSCN6498
Kad se odviju još 2 vijka u nosačima gornjih vijaka može se prići motoru (ali treba odlemiti žice koje idu na postolja)
Radovi u mojoj radionici - Page 2 DSCN6499
Skupljaju se pomalo dijelovi ali i umor od napornog dana pa ću sa radovima nastaviti sutra kad budem odmoran)
Radovi u mojoj radionici - Page 2 DSCN6500
Popravak je završen, srećom po vlasnika nije trebalo ništa mijenjati!
Dok je bilo sve otvoreno probao sam vrtiti najprije jedno pa onda i drugo postolje i kotači su se na obadva okretali.
To znači samo jedno- jedan od kardana je ispao (već kod otvaranja sam vidio da nije na mjestu)
Trebalo se malo pomučiti dok sam ih vratio na mjesto no isplatilo se, najprije proba u polu-rastavljenom stanju te
onda sve sklopljeno...


borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty KROKODIL

Postaj by borna on sub 11 srp 2015 - 7:29

Kako otvoriti jednog Krokodila?
To sam se ja pitao pred dosta godina kad je moj smeđi počeo ići slabije (četkice su se istrošile) pa sam zahvaljujući nacrtima
na Maerklin stranici nekako uspio. Nedavno sam pronašao na alte-modellbahnen.xobor.de/ jedan foto-strip koji mi se čini
dovoljno zanimljiv (da se vidi složenost lokomotive)
Kao prvo skida se središnja kabina
Radovi u mojoj radionici - Page 2 11404440pv
Nju drži jedan vijak odozdola koji stoji ukoso
Radovi u mojoj radionici - Page 2 11404436lb
Zatim se skidaju preostali dijelovi karoserije- koju treba lagano raširiti
Radovi u mojoj radionici - Page 2 11404448mp
I odignuti prema naprijed
Radovi u mojoj radionici - Page 2 11404453fs
Četkice se mogu sada promijeniti (dosta teško) no poželjno je kad je lok već otvorena sve rastaviti, dobro očistiti i podmazati.
Ovdje je vijak koji drži pogonski dio sa ramom, no prije rastavljanja treba odspojiti žice na motoru
Radovi u mojoj radionici - Page 2 11411867hr
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by borna on sub 11 srp 2015 - 7:36

Ovo je stariji model koji imade mijenjač smjera te dodano nešto elektronike koja sprječava trzanje prilikom promjene smjera
Radovi u mojoj radionici - Page 2 11411870ip
Žice su raznih boja pa je dobro zapisati koja ide kamo
Radovi u mojoj radionici - Page 2 11411884vp
Sada se pogonski dio može odvojiti
Radovi u mojoj radionici - Page 2 11411888ba
Poklopac motora sa četkicama drže 2 vijka, jedan je skriven na teško dostupnom mjestu
Radovi u mojoj radionici - Page 2 11414962xu
Kad se makne poklopac oslobodi se stator te se može izvaditi i rotor
Radovi u mojoj radionici - Page 2 11414968lr

Radovi u mojoj radionici - Page 2 11414972or
Nakon čišćenja, promjene četkica i podmazivanja dobro je napraviti probu rada prije kompletnog sastavljanja
Radovi u mojoj radionici - Page 2 11414981dw
Lokomotiva je ponovno sposobna za stotine sati rada
Radovi u mojoj radionici - Page 2 11414988ul
(eventualno se mijenjaju i gumice na kotačima te skija ako je jako istrošena)

/U boj u boj protiv kiselih krastafaca/
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Nastafak borbe proti kiselif krastafaca

Postaj by borna on pon 3 kol 2015 - 20:26

Nedavno sam se malo relaksirao uređujući neke stare Maerklin lokomotive. Prva koju sam dobio bez jednog kotača je čekala
dosta dugo jer pored brojnih kotača takvoga maloga nijesam imao.
Radovi u mojoj radionici - Page 2 YSdFSEKLLbNPB8VFyuUUVQKcFmaPv7TX9MVNrWW0QjbF=w816-h653-no
Druga ista koja je iza nje jeste naizgled čitava (doduše bez dimnjaka i još ponekoga detalja) ali je iznutra bez motora i mjenjača
Radovi u mojoj radionici - Page 2 VQivImKQjvZC9Uc7hw3KDlIG1V0kJvo4x4fTfZE5Shkk=w858-h653-no
No kako je mehanički dio u redu odlučio sam preseliti električni dio iz šepave u navedenu. Prvo sam sve dobro očistio benzinom za
čišćenje
Radovi u mojoj radionici - Page 2 TSTRYwKk0coJOuVvLpAAnlExFDsEE2yUwYB1QP5xZHB6=w871-h653-no
Šepavoj sam počeo vaditi električne komponente, u pravilu bi trebalo sve spojeve razlemiti no uspio sam sve odvojiti da ostane spojeno
Radovi u mojoj radionici - Page 2 EkeaCsFx0XpkoXBswg6ihaq2cSme6lEj-k6RDZHGXG7F=w676-h653-no

Radovi u mojoj radionici - Page 2 5fXV7TlGZ2J92uOcTeRw6yS0G4kG9zEU5TKq-5nuZJxT=w1045-h653-no
Na mehanički čitavoj sam otkrio da je jedan zubčanik oštećen- nedostaje mu jedan zub pa sam ga zamijenio čitavim iz druge
Radovi u mojoj radionici - Page 2 53i1KwUgAHweX3U_gSjOf0EpQfU_VPtkm8FV-q1AXsmt=w962-h653-no
Nakon podmazivanja te poliranja kolektora (rotora) počelo je sastavljanje
Radovi u mojoj radionici - Page 2 Tg2fD-M3e-EddidzWacQPv-iuL1TTKYCqA4o8PKT7g2R=w900-h653-no
Promijenio sam skiju i gumice na kotačima pa lokica opet veselo vozi!
Radovi u mojoj radionici - Page 2 Joo21gd8Acvffa1-l0IzjIJLvEb0_c2PfqbXcZihMPXV=w1031-h653-no
borna
borna
Moderator
Moderator

Broj postova : 5378
Lokacija : zagreb
Registration date : 16.11.2010

[Vrh] Go down

Radovi u mojoj radionici - Page 2 Empty Re: Radovi u mojoj radionici

Postaj by Sponsored content


Sponsored content


[Vrh] Go down

Stranica 2 / 17. Previous  1, 2, 3 ... 9 ... 17  Next

[Vrh]



Permissions in this forum:
Ne moľeą odgovarati na postove.
